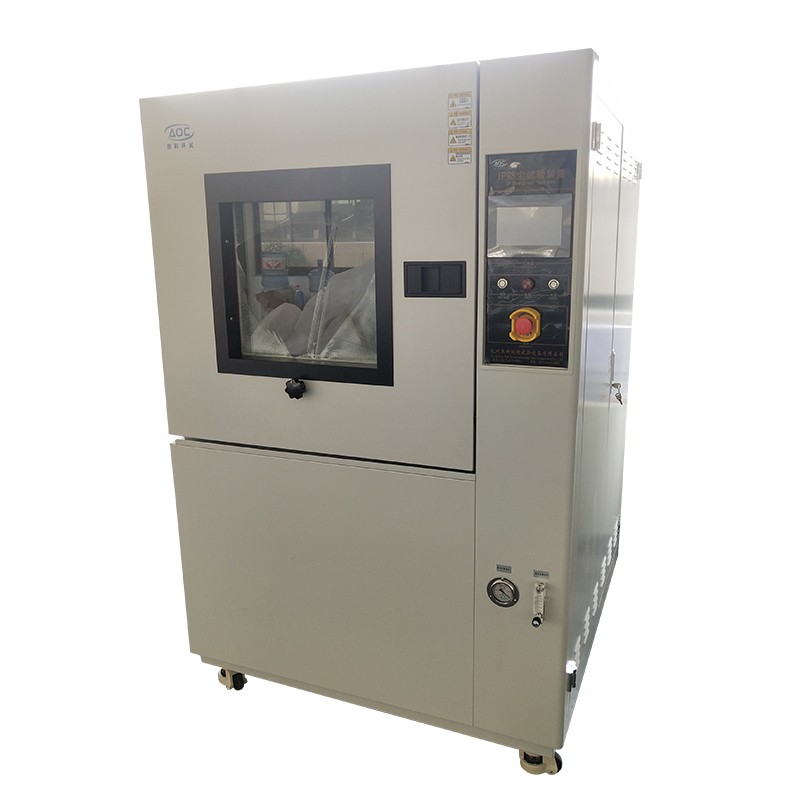

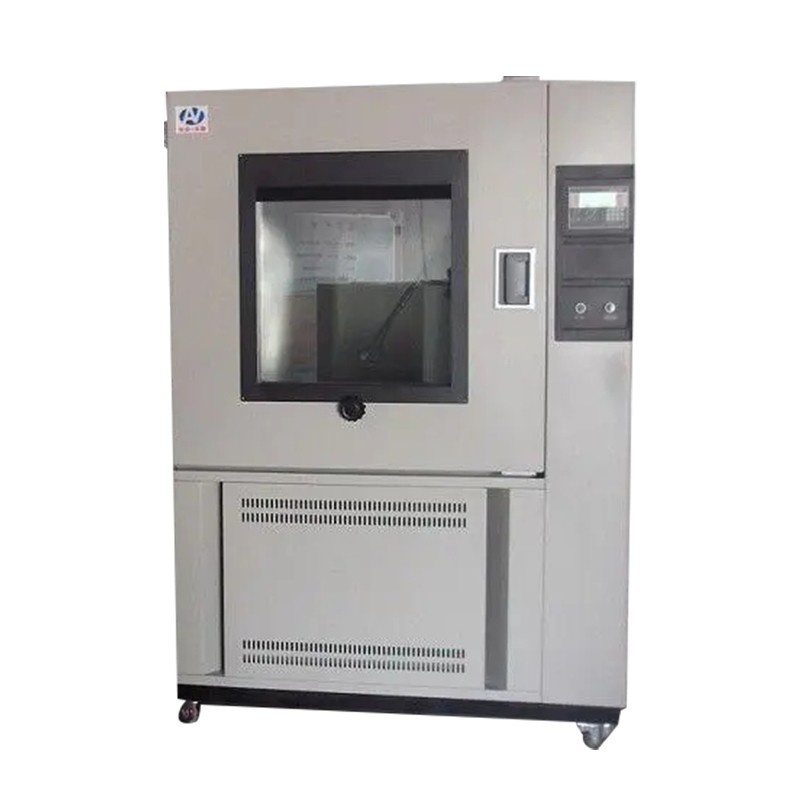

奥科环试 防尘试验箱

1、产品名称
防尘试验箱
2、产品用途
nbsp; nbsp;主要用于考核电工电子、汽车摩托车仪器仪表产品的外壳、密封件在水试验后或在试验期间是否保证该产品及元器件良好的工作性能和技术状态，同时产品的运输过程或使用中可能受到沙尘的影响，为产品技术标准提供应用依据。

3、产品规格单位：mm
1．型号: SC010 nbsp; 内部尺寸:D×W×H nbsp;1000×1000×1000
nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp;外形尺寸：D×W×H 1200×1480×1950
4、主要技术参数：
1．温度范围：RT+5~65℃可调；
2．金属筛网标称线经：50um；
3．线间标准间距：75um；
4．环境气压：86Kpa106Kpa大气环境；
5．吹尘时间：交替控制，1～9999min或sec可调；
6．振动时间：交替控制，1～9999min或sec可调；
7．试样通电时间：交替控制，1～9999min可调；
8. 试验总时间时间范围1～9999min，时间到达后自动关机；
9. 电源：3相5线制 nbsp;AC380V nbsp;3.5KW nbsp;50HZ；
5、材质与结构：
1.试验箱为立式结构，控制系统位于试验箱下侧；
2.内壳为SUS3042B不锈钢发纹板厚度为1mm制成，外壳采用优质冷轧钢板厚度为1.0m表面喷涂；试验箱内壁光滑而平整且底部呈漏斗状态斜面，漏斗右侧面安装有振动电机此振动周期可在范围内任意设置，有效的防止试验过程中产生的粉尘在箱壁上凝结；内部安装有照明装置作防尘处理，内置不锈钢样品架，承重100KG/m2；粉尘由试验箱外部的管路循环带起循环风机位于试验箱底部漏斗下侧，由试验箱背部上方吹入，试验箱底部吸入，灰尘收集容器位于试验箱底部处试验箱外部，排尘由阀门来控制其开关只需将风机侧面的活动门打开就可以将原先内部的粉尘取出，极为方便；
3.奥科试验箱门为玻璃视窗大面积钢化玻璃，顶部安装开门保护开关防止试验中误开门后导致粉尘溢出，门扣为斜面带齿锁紧装置或者为暗藏式门锁，门内侧密封为软质硅橡胶密封条抗老化，门下侧为活动式接粉槽可将试验结束后开门时门内侧的粉尘接于槽内，方便拆卸；
6、 控制系统：
1、控制器：触摸屏控制7英寸；
1彩色液晶显示；
2直接触摸式操作全中文人机交谈方式；
3直流电压输出，控制固态继电器；
4铂电阻pt100采样；
2、时间控制触摸屏控制器内置，抗干扰设计，防止试验过程中电磁影响对其产生的不稳定，LCD显示，中、英文菜单，轻触按键操作，操作极为简单：控制总电源时间最大为9999分钟以及吹尘间歇时间和周期均为交替控制，分吹尘时间和停止吹尘时间以及吹尘的周期次数，每吹尘和停止吹尘1次为1个周期，另外留有1组时间控制功能可控制试件的动作；当控制器为触摸屏时，该时间控制器取消。
nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp;
3、试样电源予留两线制MAX：AC250V 10A；此电源时间周期可在9999分钟任意设置交替控制，无电压提供，只提供相应的接线端子，试样所需的电源由用户自己提供，但不允许从设备本身引线，本设备只提供控制方案；
4、真空泵开启控制标准配置，触摸屏操作；
5、电器元件：主要元气件均采用国内外知名品牌产品如交流接触器、固态继电器、小型继电器等；
6、主要配置：不锈钢管路、循环风机、加热器不锈钢裸管式，无明火、触摸屏控制器、真空泵选配、真空表、流量计等；
7、保护功能：3相缺相/相序保护、设备漏电保护、试验箱内超温保护;；
7、执行标准
本设备严格按照国家环境试验设备技术规范精工制造，有效模拟沙尘气候环境对产品的适应性试验。
具体执行标准和国家环境试验方法标准如下。

1、 GB/T 2423.3808 电工电子产品环境试验防尘试验方法La2
2、 GB（此处数字已屏蔽） nbsp;1P5X nbsp;防尘试验方法La2 nbsp;
3、 GB（此处数字已屏蔽） nbsp; nbsp;
4、 GB/T4942.12001 旋电机外壳保护分级1P级
5、 GB/T4942.293 nbsp; 低压电器外壳防护等级
