IPX9K高压喷水试验装置

1、1PX9K高压喷水试验装置设计依据：
1、试验箱按照如下标准设计： D1N （此处数字已屏蔽）、1S0 20653、JAS0 D616、QC/T 417.1
GMW3172 6.22.2、V W80101 5.5.2 1PX9K，高压喷射试验1EC60335.GB4706
2、1PX9K高压喷水试验装置组成：

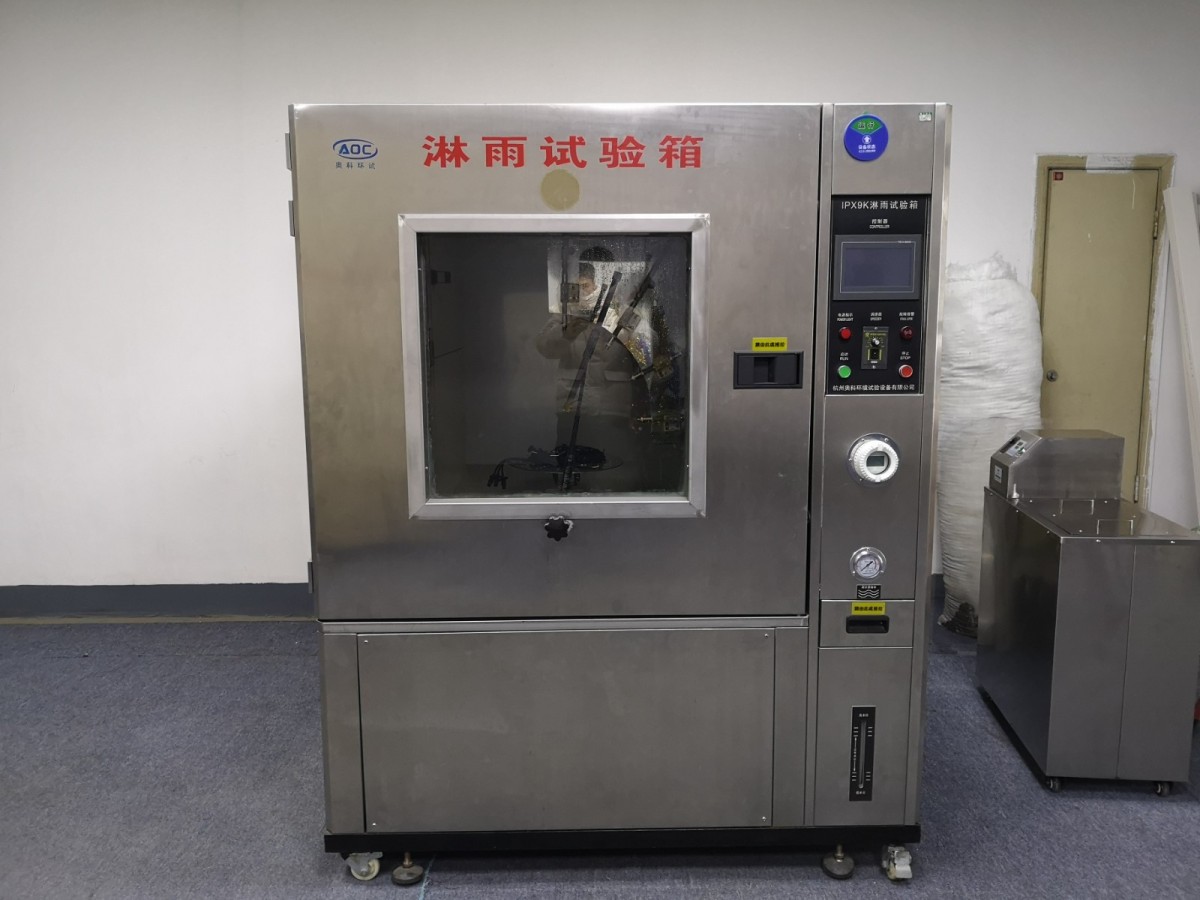

试验箱内外箱材质SUS304 不锈钢，试验箱内安装摆杆淋雨喷水装置和旋台，箱体右侧装控制面板、指示灯按钮、电源开关按钮等。
箱体门采用不锈钢板门镶观察结构，箱体门下面安装接水槽，旋台采用伺服电机无极调速。
副箱含1PXX56特征位所需水箱及供水测试系统。

3、1PX9K高压喷水试验装置技术参数：
1. 设备尺寸内外箱材质 SUS304 不锈钢
1.1主箱有效尺寸mm：D1000×W1000×H1000
外形尺寸mm：D1200×W1500×H1900
2. 每个位置 时间：30s 时间0240s可以任意设定
3. 喷水环角度：0°，30°，60°，90°
4. 喷水孔数：4 个
5. 喷水温度：常温85℃
6. 喷水距离：100mm～200mm
7. 喷水压力：810mpa
8. 试样台速：1～5r/min
9. 试样台承重：≤15kg
10.高温流量计：流量为 14～16 L / min
11.电源：AC380V 50HZ3相5线制
4、箱体要求：
1.照明：高亮度冷光源照明灯
2.观察窗：多层中空镀膜玻璃
3.测试孔：可外接测试电源线及信号用 φ100
4.箱门：采用凹凸门结构，硅橡胶条有效密封
5、水压循环系统
1.水泵：提供有压力的试验水源
2.流量计：水流量计量
3.缺水保护设计：补水箱有缺水自动保护，便于操作者及时补充水源
6、控制器主要功能
1.控制程序：自动淋雨喷射控制，自动水循环控制，自动摆管控制
2.模式选择：程序运行控制模式
3.其他功能：1具备屏幕保护装置
2定时功能自动启动、自动停止
3RS485通讯接口
7、1PX9K高压喷水试验装置的报警功能
1.设备在温度未按时达到设定程序要求的温度时报警，
2.设备在运行过程中出现异常过热、过载等时报警，
3.试验箱控制器如果检测到试验过程中水压、水流量和水箱缺水时需要报警，
4.用于设备380V交流电源输入不正确时，进行缺相保护。
