奥科环试 沙尘试验箱

1、产品名称

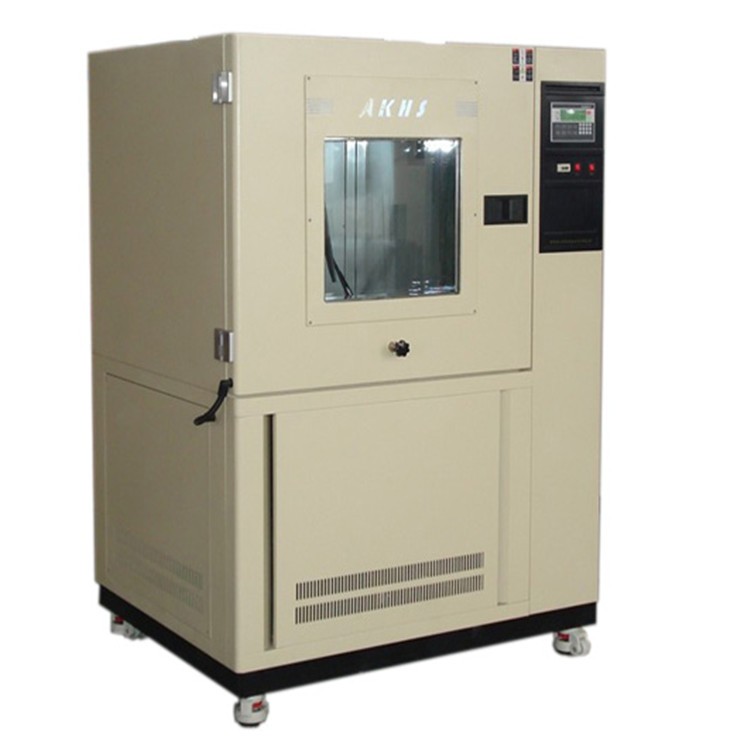

沙尘试验箱
2、产品用途
nbsp; nbsp;主要对电工、电子、汽车、摩托车及其他产品的0部件进行防尘试验。

2、产品规格单位：mm
1、型号:SC500 工作室尺寸：D800×W800×H800 　　　
2、型号:SC800 工作室尺寸：D800×W1000×H1000 　　
3、型号:SC010 工作室尺寸：D1000×W1000×H1000 　
4、型号:SC015 工作室尺寸：D1000×W1500×H1000
5、型号:SC020 工作室尺寸：D1200×W1800×H1200
3、技术参数
1、内胆材料：SUS不锈钢板
2、外壳材料：A3钢板喷塑 nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp;
3、试件电源插座选配，订货时说明：防尘插座
4、控制器：新1代信捷PLC1体机触摸键人机界面+PLC
5、试验用尘：能通过筛孔为75µm，金属丝直径为50µm的方孔筛的干燥滑石粉。

6、真空系统选配，订货时说明：配有空气过滤器、真空压力计、流量计、连接管真空泵客户自配
4、设计简介
1、结构设计简介
a.吹尘:采用大口径不锈钢离心风轮外加粉尘搅拌和干燥机构有效吸入粉尘。

b.振动:采用微型偏心轮电机，抖尘更有效。

c.粉尘清理:箱体漏斗底部设有粉尘清理出料口，方便粉尘的清理和更换。

d.观察窗:明亮清晰的大观察窗并装有照明灯，更宽视野方便观察箱内粉尘浓度和粉尘量。

e.立体控制面板:亚光黑色立体控制面板美观大方，人机界面和各控制开关布置醒目了然，操作简单容易上手。

2、控制设计简介
a.控制器:采用新1代信捷PLC1体机触摸键人机界面+PLC此PLC为信捷公司新1代高集成度的控制器，集人机界面与PLC于1体，系统稳定可靠。
背灯液晶显示方式，可同时显示各种信息采用人机对话输入方式，所有操作只需按显示屏上指示的顺序操作即可。

b.控制界面:人机界面的组态控制画面简洁明了，操作简单。

c.粉尘干燥:设备设有粉尘干燥加热装置,在控制器控制画面设有加热 nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; nbsp; 按键，当试验中发现粉尘有点潮湿时，可打开控制画面中加热按键，启动粉尘加热装置干燥粉尘。
待粉尘干燥后即可关闭该按键。
干燥过程中不会影响试验过程，有效保证试验箱内的粉尘浓度。
确保试验数据的正确。

d.安全保护:设有动力元件防过载保护、设备缺相和相序保护，当保护动作时控制器有报警画面提示。

5、执行标准
本设备严格按照国家环境试验设备技术规范精工制造，有效模拟砂尘气候环境对产品的适应性试验。
具体执行标准和国家环境试验方法标准如下。

1、GB/T 2423.3706 电工电子产品基本环境试验规程砂尘试验方法
2、GB（此处数字已屏蔽） nbsp;1P5、1P6防尘试验
3、GB2423.3789La外壳防尘
4、GB（此处数字已屏蔽）灯具外壳防护
5、GB（此处数字已屏蔽）
