SolidWorks 在非标设计中的实战应用

《SolidWorks 在非标设计中的实战应用：30 分钟快速建模夹紧机构》

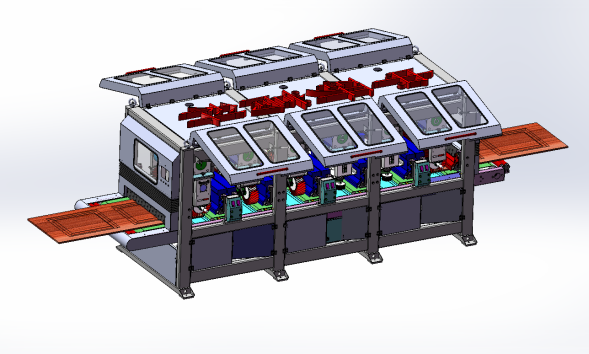

在非标自动化设备设计中，夹紧机构无处不在。
如何快速、准确地完成其3维建模，直接影响项目进度。
本文将以1个典型的“摆动压臂式”夹紧机构为例，分享如何在30分钟内，利用SolidWorks高效完成从概念到装配体的全过程。


第1步：顶层骨架与布局草图5分钟

很多工程师习惯从0件开始画，但在非标设计中，我们强烈推荐“自上而下”的设计方法。
首先，新建1个装配体文件，并插入1个“布局草图”。
在这个草图里，我们用简单的线条和草图块定义出核心要素：

被夹工件的外形轮廓和定位点。


夹紧机构的安装基准面。


压臂的旋支点、打开和关闭位置。


气缸的安装点与活塞杆连接点。


这个草图是整个设计的“骨架”，它不定义具体结构，只定义关键的几何关系和尺寸。
当我们需要调整夹紧行程或工件尺寸时，只需修改布局草图，所有关联0件都会自动更新，极大提升了设计效率。


第2步：关联设计核心0件15分钟

在布局草图的基础上，我们开始在装配体环境中新建0件。


压臂0件：选择支点所在的基准面创建新0件，通过“换实体引用”将布局草图中的支点线和轮廓线引用进来，直接拉伸凸台生成压臂的基本形状。
这样，压臂的旋中心就与骨架完全关联。


气缸安装座与连接头：同样使用“换实体引用”功能，将布局草图中气缸的安装点和连接点引用到新0件中，快速生成安装座和与活塞杆连接的关节轴承座。
确保其安装孔位与标准气缸型号匹配。


关键技巧：在生成特征时，充分利用SolidWorks的“对称”、“阵列”和“镜像”功能。
例如，压臂两侧的加强筋可以用镜像快速生成；多个安装孔可以用线性阵列完成。


第3步：细节完善与动态检查10分钟

核心结构完成后，进行细节处理。


添加配合：为压臂与支点轴添加“同心”和“重合”配合；为连接头与压臂、气缸活塞杆添加“同轴心”和“宽度”配合。


干涉检查：运行“干涉检查”命令，重点查看压臂在打开和关闭两个极限位置时，是否与工件、设备框架发生干涉。
这是虚拟装配的关键步骤，能有效避免实物装配时的尴尬。


制作配置与爆炸图：可以为气缸创建1个“伸长”和“缩短”的配置，并通过“移动0部件”功能手动拖动，直观地模拟机构的夹紧与松开动作，验证运动逻辑是否正确。


通过以上3个步骤，我们不仅快速完成了建模，更建立了1个参数化、可驱动的数字化样机。
当项目需求变更时，这种方法的优势将更加明显，真正实现了“牵1发而动全身”的智能设计，将非标设计人员从重复的修改工作中解放出来。
