电气自动化培训之PLC 数据块应用

《PLC 数据块应用：教新手创建 “电机参数 DB 块”，实现数据集中管理》
对于PLC编程新手来说，经常会遇到1个困扰：程序中用到多个相同的设备如电机，其控制逻辑类似，但参数如启动延时、运行速度、故障代码各不相同。
如果为每个电机都写1遍逻辑，程序会变得冗长且难以维护。
这时，“数据块”的强大作用就体现出来了。


1、 什么是数据块？

数据块是PLC中用于存储数据的1个内存区域。
我们可以把它想象成1个结构化的“表格”或者“信息登记卡”。
通过数据块，我们可以将相关的数据有组织地放在1起，实现集中管理。


2、 为什么需要为电机创建数据块？

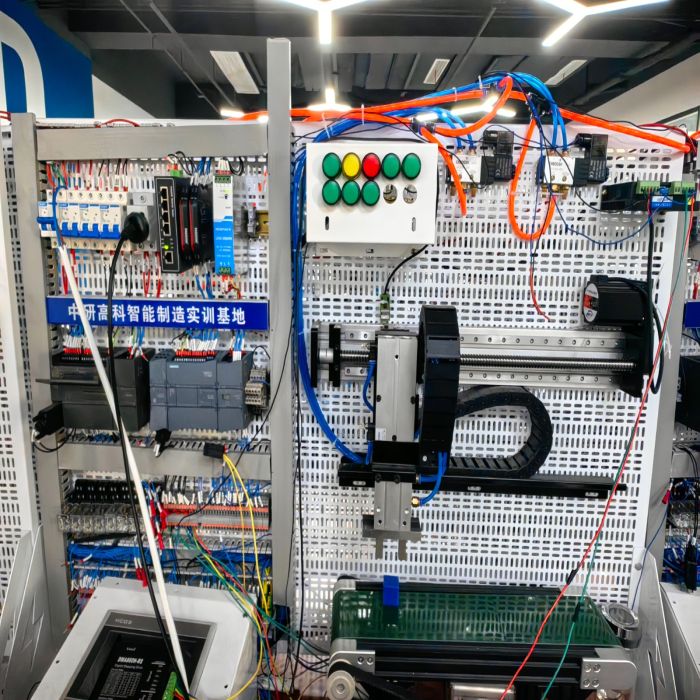

假设我们要控制3台相同的输送带电机。
每台电机都有以下信息需要记录和操作：

启动按钮布尔型

停止按钮布尔型

运行状态布尔型

故障信号布尔型

设定速整型

实际电流实数型

如果没有数据块，我们需要为3台电机分别定义12个分散的变量，非常混乱。
而使用数据块，我们可以创建1个“电机参数”模板，然后为每台电机生成1张独立的“信息卡”。


3、 1步步创建“电机参数DB块”

我们以西门子T1A Portal平台为例，创建1个名为“DB_MotorPara”的数据块。


创建全局数据块： 在项目树中右键点击“程序块”，选择“添加新块” > “数据块”，命名为“DB_MotorPara”。


定义结构创建“模板”： 在数据块内部，我们不是直接定义单个变量，而是先创建1个“结构”。
这个结构就是我们的电机参数模板。


在名称列输入“Motor_Type”，在数据类型列选择“结构”。


在这个结构内部，依次添加成员：

Start_Cmd Bool

Stop_Cmd Bool

Running_Status Bool

Fault_Alarm Bool

Set_Speed 1nt

Actual_Current Real

实例化结构生成“信息卡”： 现在，我们可以利用这个模板为具体的电机创建实例了。


在下1行，名称输入“Motor1”，数据类型就输入我们刚才创建的结构名“Motor_Type”。


同样地，再创建“Motor2”和“Motor3”，数据类型均为“Motor_Type”。


现在，在程序中我们就可以这样使用这些数据：

访问1号电机的启动命令：“DB_MotorPara”.Motor1.Start_Cmd

设置2号电机的速：“DB_MotorPara”.Motor2.Set_Speed := 1500

读取3号电机的电流：#Current := “DB_MotorPara”.Motor3.Actual_Current

4、 优势总结

通过创建电机参数DB块，我们实现了：

程序标准化： 所有电机使用统1的数据结构，程序逻辑可以复用。


数据集中化： 所有电机参数在1个数据块中1目了然，方便查找和监控。


维护简便化： 当需要增加1台新电机时，只需在数据块中新增1个实例即可，无需修改程序逻辑。


掌握数据块的应用，是迈向结构化、专业化PLC编程的重要1步。
