非标机械设计培训之一个拾取放置机构的设计思路分解

从简单到复杂：1个“拾取放置”机构的设计思路分解
“拾取放置”Pick and Place是非标自动化中最基础、最核心的动作单元。
掌握其设计思路，是理解复杂设备组合的钥匙。
让我们从功能需求出发，1步步拆解设计过程。


第1步：明确需求输入
首先，必须获得清晰的设计输入：被拾取物体的尺寸、重量、材质；拾放的起始与目标位置包括坐标和高度差；要求的节拍即多长时间完成1次循环；以及精度要求重复定位精度需达到多少毫米。
例如：将1个5g的硅胶件从A料盘搬运到B治具，节拍1秒，精度±0.1mm。


第2步：分解动作与选择驱动方式
将“拾取放置”分解为几个核心子动作：1. 末端移动到物体上方定位；2. 下降拾取；3. 拾取吸附或夹取；4. 提升；5. 移动到目标位；6. 下降；7. 释放放置；8. 提升返回。


驱动选择： 对于水平移动，常见方案有：气缸+导轨最经济、电动滑台精度速度可控、伺服电机+丝杠/同步带高速高精。
我们的例子负载轻、节拍快，可选小型伺服电动滑台。


末端执行器： 硅胶件表面光滑，轻小，适合用真空吸盘吸取。
需根据物体面积计算吸盘直径和数量，并选择合适的小型电磁阀控制通断。


第3步：具体化机构设计

运动模组组合： 通常采用“XYZ”直角坐标形式。
Z轴负责升降，可以是1个小型气缸或电动推杆。
将Z轴安装在Y轴滑台上，Y轴再安装在X轴滑台上，形成3自由度。


关键细节：

缓冲与限位： 在Z轴气缸的末端需增加可调缓冲器，防止冲击。
硬限位开关确保安全行程。


传感器： 在吸盘处安装真空压力传感器，用于检测是否成功吸起物体防漏取；在关键位置安装光电或磁感应开关，用于确认各轴是否到位。


管线管理： 为真空气管和传感器线缆设计拖链或波纹管，保证运动中的可靠性与寿命。


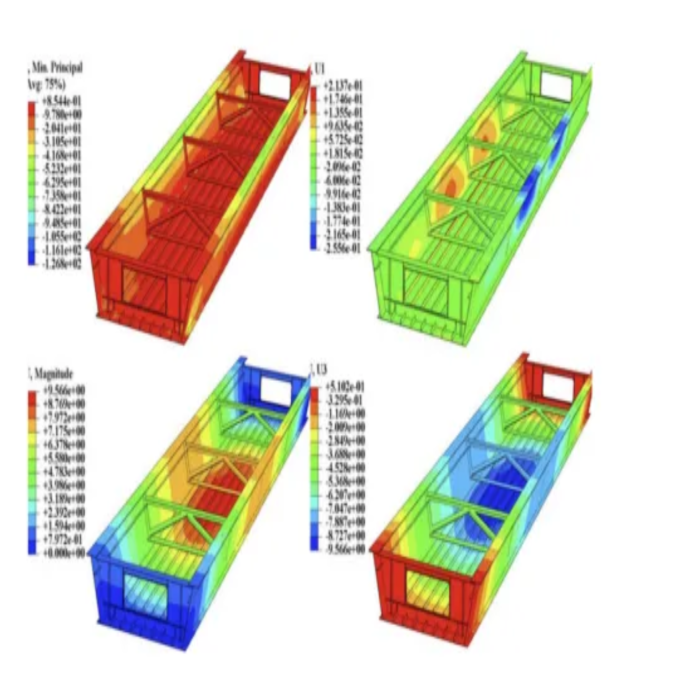

第4步：集成与仿真
在3维软件中将标准模组、气缸、吸盘、传感器等组装起来，检查是否有干涉，重心是否合理。
进行简单的运动仿真，验证节拍是否能达到要求。
最后，输出工程图，标注安装尺寸、关键公差和技术要求。


总结： 复杂设备无非是多个类似基础单元的有机组合。
吃透“拾取放置”这1经典流程，就掌握了非标设计中最基本的“造句”能力，为日后设计复杂“篇章”打下坚实基础。
