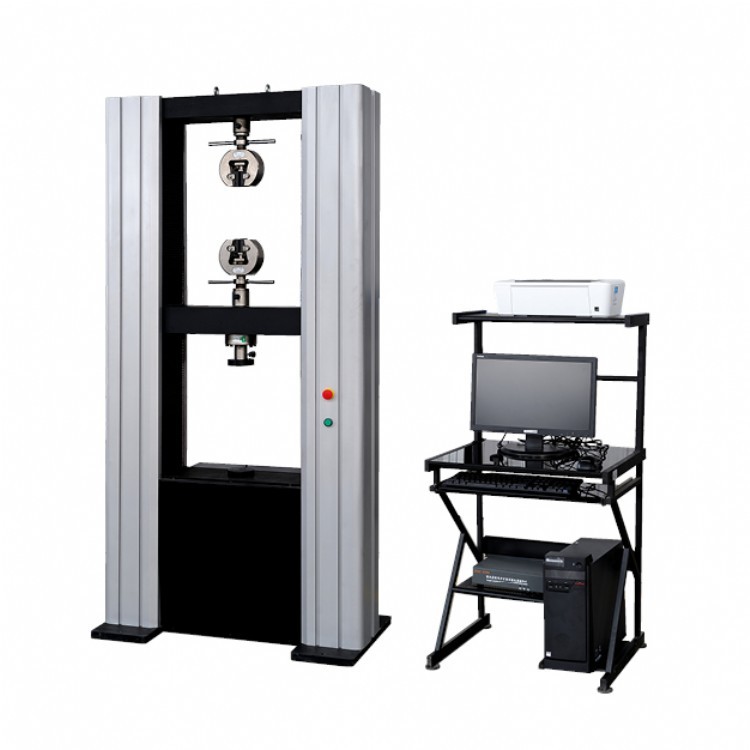

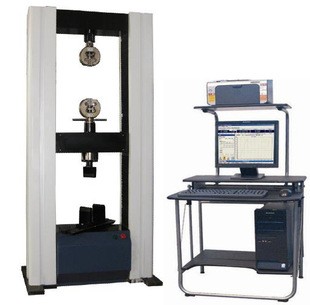

济南微机控制电子万能试验机

主要用途
本机主要用于检测各种金属材料、非金属材料、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品医药包装、土工布、薄膜、木材、纸张及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。


性能特点：
▼机械工艺结构：
1. 试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。
辅具的设计与主机相匹配，结构为楔型平动式、手动旋夹紧，试样不受附加力。
夹持方便、可靠、不滑移。

2、主机架主要由底座、两根固定横梁、1根移动横梁和4根支撑光杠不起导向作用，导向作用由高精度滚珠丝杠完成构成门式框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠动，再驱动移动横梁实现加载，稳定性好、刚性大，控制精度高、高效、噪音低等特点。

▼控制、测量系统：
1、本机采用全数字闭环控制系统进行控制及测量，并通过计算机进行试验过程及试验曲线的动态显示，和数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，满足多个国家关于拉伸/压缩/剥离等试验规定中的各项力学试验标准，也可以按照行业标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验，控制系统具有力控制、变形控制和位移控制3种控制方式，在试验过程中多种控制方式可以按照设定程序平滑切换。

2、软件可以自动求取Fm较大力ReH 上屈服强度、ReL下屈服强度、Rp0.2规定非比例延伸强度、Rt0.5规定总延伸强度、Rm抗拉强度、E弹性模量 等20多项所需要的试验数据。
还可实现等速率力加荷 保载、等速率变形 保载、等速率位移 保载 等多种试验要求；
3、准确、完善的数据分析功能，采用人机交互方式分析计算测试材料的机械性能指标，也可人工干预分析过程，提高分析的准确度；
4、试验数据采用数据库管理方式，自动保存所有试验数据和曲线。

5、实现专用的位移、变形、力、速度闭环控制，试验过程中，可灵活
更改试验速度及试验曲线，以使试验方案更灵活、快捷；
6、多层保护：具有软件和硬件两级保护功能，可实现对试验机的过载
过流、过压、欠压、过速、限位等多种安全保护方式；
7、试验软件预留多个开放式的程序接口，用户可自主编写定制特殊的试验方法，缺省执行GB、1S0等多种试验标准；预留开放式数据接口传输网络端口，便于用户后期的联网数据上传，以及软件的升级。


技术参数
1、较大试验力 50KN
2、试验力示值相对误差 ≤示值的±0.5%
力值分辨率：1/（此处数字已屏蔽）
3、试验力测量范围 较大试验力的2%～100%
4、等速应力控制范围 2～60 N/mm2•S1
5、应力速率误差 ≤±0.5%
6、等速位移控制范围 0.01500mm/min
7、位移速度相对误差 ≤±0.5%
8、钳口夹紧方式： 手动夹紧
9、圆试样夹持直径范围 1mm～Φ20mm
10、扁试样夹持厚度范围 0～7mm
