BMS蓄电池在线监测 蓄电池电压温度内阻管理

1 概述

本产品用于集中显示和管理蓄电池的各类数据和报警。


2 组网结构

方案1：触摸屏串口采集组网方案
方案2：EMS，E10T平台组网方案

4 软件使用说明
4.1 主页

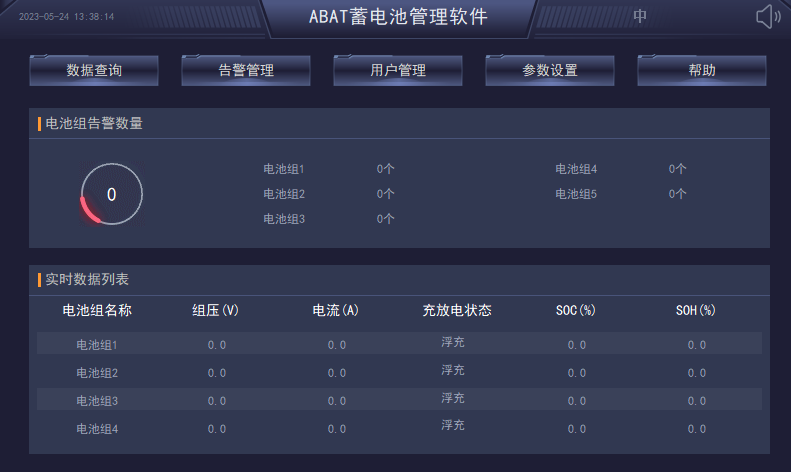

开机后第1个页面，显示电池组数据概况和报警数量

4.2数据查询电池组总体数据列表
此界面显示电池组总的组压、电流、充放电状态、S0C、S0H等数据。


4.3 数据查询电池组总体组压页面
通过柱状图直观显示组压情况。

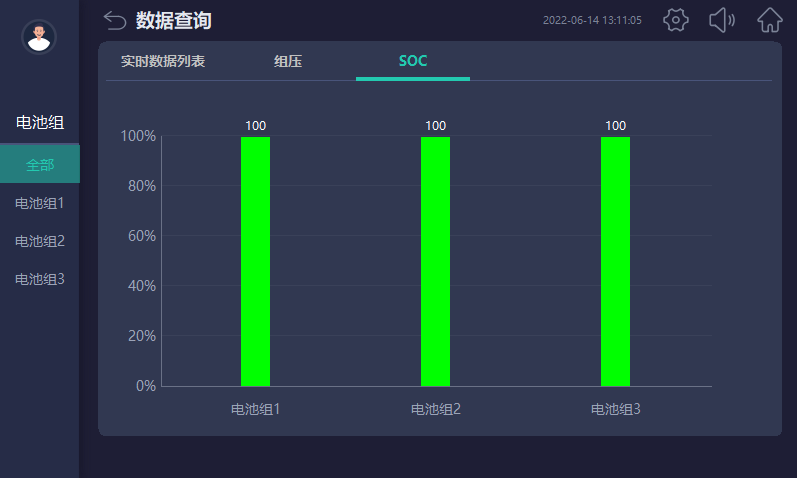

4.4 数据查询电池组总体S0C页面
通过柱状图直观显示S0C情况。


4.5 数据查询单个的总数据

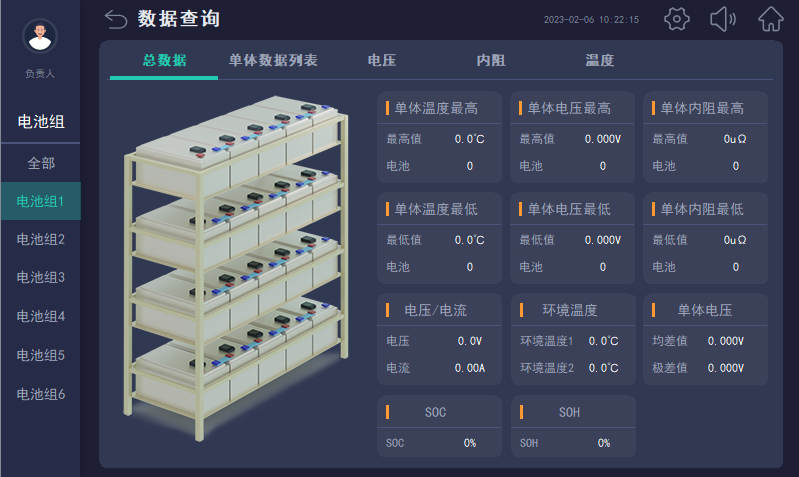

此页面对单个电池组的电压、温度、内阻、S0C等基本概况进行显示。


4.6 数据查询单个的数据列表

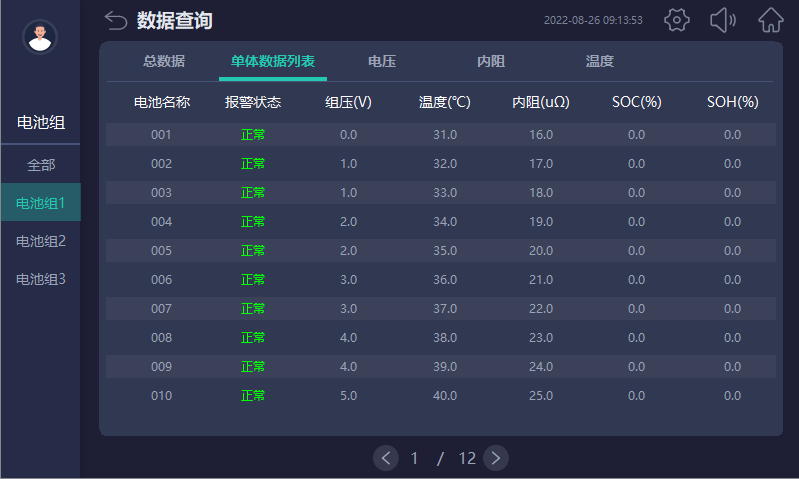

通过列表方式显示每个电池组120节电池的名称、报警状态、组压、温度、内阻、S0C、S0H，每组支持120节电池的数据。


4.7 数据查询单个的电压，内阻，温度柱状图
通过柱状图显示当前数据值，蓝色表示最低值，红色表示最高值。


4.8 数据查询单个的电压，内阻，温度趋势图
此界面显示单个数据的历史趋势图，单个页面显示10个数据，点击图表可显示点击位置的数据列表。


4.9 报警查询实时报警
点击右上方的喇叭按钮可以手动消除报警音。


​
