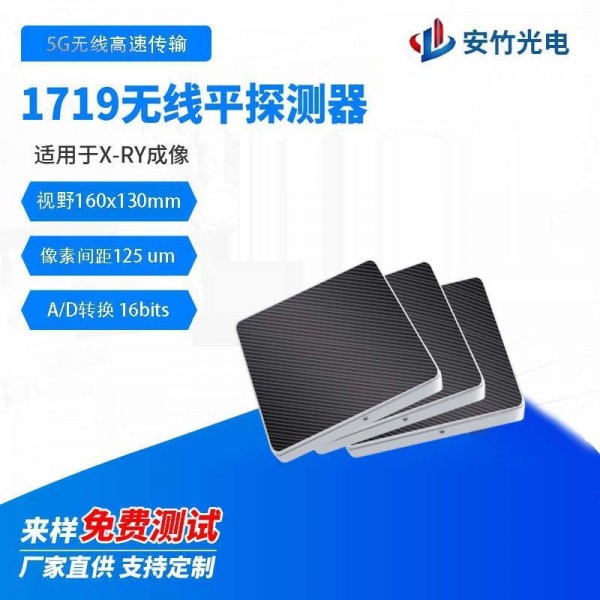

工业X射线平板探测器成像系统

工业小型平板探测器，是高性能的平板探测器, Cs1闪烁材料。
具有超低功耗、快速和可靠的图像传输、图像质量高等特点。


具有AED采图功能，也可以通过同步盒便捷的连接到高压发生器。


工业小型平板探测器具有高速、稳定、便捷的无线传输特性，通常环境下平板的无线传输速率与有线千兆网卡相当，

160DR可以在0.5秒完成1副全分辨率的图像传输，即使遇到完全没有无线连接的情况，探测器依然可以把采集到的图像保存，

等到有网路连接的时候再发送出去。




描述

Cs1

探测器类别

非晶硅

闪烁体

Cs1

图像尺寸

16×13cm

像素矩阵

1280×1024

像素间距

125um

A/D换

16bits

最小探测剂量

14 nGy

灵敏度LSB/uGy, RQA5

525/553/581

最大线性剂量RQA5.

110 uGy

动态范围dB

80/83.5/

MTF @ 1.0 LP/mm

0.60/0.65/

MTF @ 2.0 LP/mm

0.30/0.33/

MTF @ 3.0 LP/mm

0.15/0.18/

残影%, 300uGy, 60s

/0.10/0.25

DQE @ 0.0 LP/mm 2.5uGy, RQA5

0.62/0.66/

DQE @ 1.0 LP/mm 2.5uGy, RQA5

0.43/0.45/

DQE@ 2.0 LP/mm 2.5uGy, RQA5

0.30/0.32/

DQE @ 3.0 LP/mm 2.5uGy, RQA5

0.13/0.15/

空间分辨率

4.0 LP/mm

采集时间无线

0.5s

X射线工作范围

40150 kV

平板存图

20幅

数据接口

802.11ac

功率

20W

交流电源

AC （此处数字已屏蔽）V

交流电源频率

5060 Hz

适配器输出电压

DC 24V

探测器尺寸

195×166×17.5

探测器重量带电池

0.8kg

探测器外壳材料

碳板,铝合金

防水等级

1PX3

存储温湿度

2055 ºC,1075%RH

工作温湿度

535 ºC, 1075%RH
