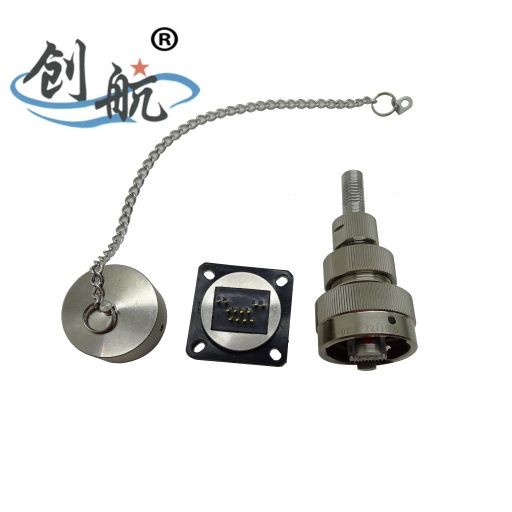

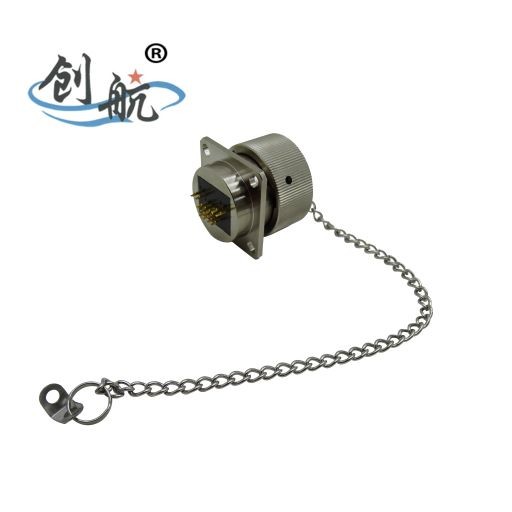

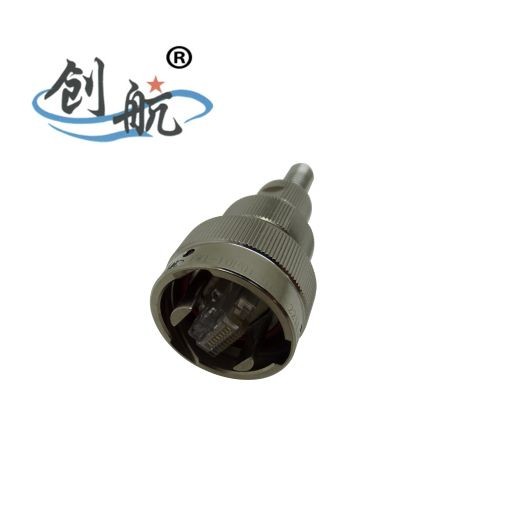

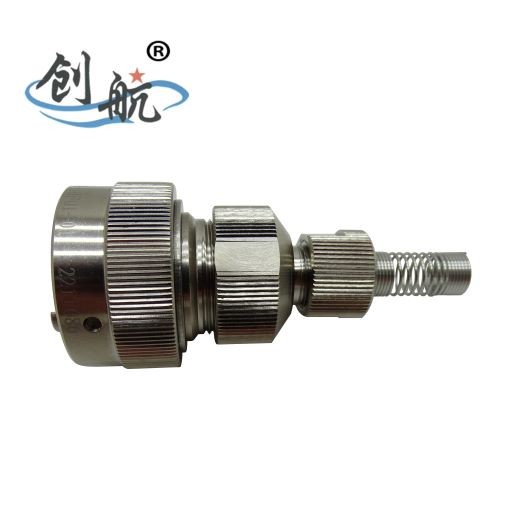

YW系列电连接器

YW系列耐环境高速网络圆形电连接器是将RJ45、USB、MiniUSB及1394等网络数据接口集成于标准圆形连接器中，以提高网络信息传输的可靠性、耐环境性和可抗振冲击性，同时也具有连接快速，安装及接线方便等优点。
是1种高可靠的新型网络连接器，特别适用于恶劣环境下网络与网络间、网络与PC间及PC与数码设备间的数据传输。
接口尺寸符合M1LC26482GJB598和GJB599的安装，性能指标符合GJB598和T1A/E1A568。

使用环境条件
工作温度：55℃~+125℃
相对湿度：40℃90%~95%
2、电气特性
工作电压：150VRJ45； 30VUSB、MiniUSB；40V1394
工作电流：1.5ARJ45；1AUSB、MiniUSB；1.5A1394
接触电阻：≤20mΩRJ45；≤30mΩUSB；≤50mΩ1394、MinUSB
耐 压：1000RJ45；500VUSB、MiniUSB；500V1394
绝缘电阻：≥500mΩ
数据传输性能
RJ45：衰 减：0.3db100MHz
nbsp; nbsp; nbsp; 串 扰：40db100MHz
nbsp; nbsp; nbsp; 阻 抗：100Ω
nbsp; nbsp; nbsp; 传输速率：1000Mbps
USB、1394符合USB2.0及1EEE1394标准的要求
机械特性
振 动：10~2000Hz nbsp;147m/s2
冲 击：490m/s2
机械寿命：插拔≥500次
