铝合金激光熔覆修复加工：核心优势及决定修复质量的核心因素

　　在工业制造领域，铝合金凭借轻量化、高强度、耐腐蚀等优势，广泛应用于航空航天、汽车制造、轨道交通、模具工业等关键领域。
然而，铝合金0件在长期服役过程中，易因磨损、腐蚀、疲劳裂纹或加工误差导致性能失效，直接报废不仅造成巨大的经济损失，还会加剧资源浪费。

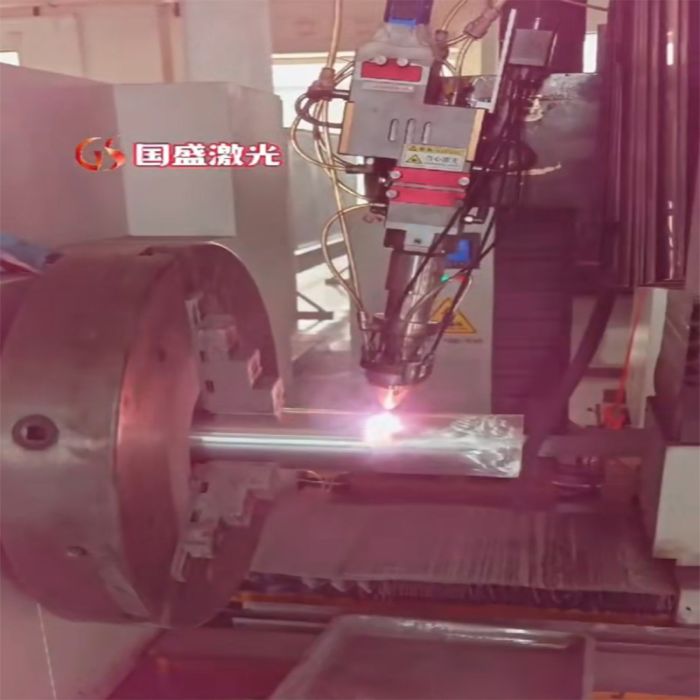

铝合金激光熔覆修复加工技术作为1种先进的表面改性与再制造技术，能够精准修复受损0件，恢复甚至提升其性能，成为当前工业领域极具价值的绿色制造解决方案。








　　1、核心优势：为何选择铝合金激光熔覆修复

　　铝合金的物理特性如高导热性、低熔点、易氧化给修复带来了诸多挑战，而激光熔覆技术通过独特的工艺设计，完美解决了这些痛点，展现出显著优势：

　　1. 修复精度高，变形量极小

　　激光束可通过光学系统实现精准聚焦光斑直径可小至 0.1mm，能对微小裂纹宽度<0.1mm、局部磨损深度<0.5mm等精细缺陷进行靶向修复，且热影响区仅为传统焊接的 1/51/10，0件修复后尺寸精度可达 1T81T10 级，无需后续大量加工即可满足使用要求。


　　2. 熔覆层性能优异，结合强度高

　　激光快速冷却过程可细化熔覆层晶粒，形成均匀的微观组织，有效提升熔覆层的硬度通常比基材高 20%50%、耐磨性如铝硅合金熔覆层耐磨性是基材的 35 倍与耐腐蚀性可通过添加铬、镍等元素优化耐蚀性。
同时，熔覆层与基材为冶金结合，结合强度可达基材本身的 80%95%，远超冷喷涂、电镀等技术的机械结合强度。


　　3. 材料利用率高，绿色环保

　　激光熔覆可根据修复需求精准控制粉末用量，材料利用率高达 90% 以上传统焊接材料利用率仅 60%70%，且加工过程无烟尘、无废液，仅产生少量金属蒸汽可通过配套除尘设备处理，符合当前 “低碳制造”“循环经济” 的发展理念。


　　4. 适用范围广，灵活性强

　　无论是航空发动机的铝合金叶片、汽车的铝合金缸体，还是模具行业的铝合金压铸模，均可通过激光熔覆进行修复;且可根据0件服役环境需求，定制不同成分的熔覆粉末如耐高温的铝钛系、耐磨损的铝陶瓷复合粉末，实现 “按需修复”。








　　2、关键工艺参数：决定修复质量的核心因素

　　铝合金激光熔覆修复的质量如熔覆层平整度、结合强度、无缺陷率高度依赖工艺参数的优化，核心参数包括以下几类：

　　1. 激光参数

　　激光功率：通常选择 （此处数字已屏蔽）W根据修复区域大小调整，功率过低易导致粉末未熔合，功率过高则会造成基材过度熔化、热变形加剧;

　　扫描速度：1般控制在 520mm/s，扫描速度过快会降低熔池温度，导致熔覆层不连续;速度过慢则会延长基材受热时间，增加热影响区范围;

　　光斑直径：小光斑0.52mm适用于精细修复，大光斑25mm适用于大面积磨损修复，需根据缺陷尺寸匹配。


　　2. 粉末参数

　　粉末成分：需与基材成分兼容如 6061 铝合金常用 AlSiMg 系粉末，7075 铝合金常用 AlZnMgCu 系粉末，避免产生脆性金属间化合物如 Al₃Fe、Al₂CuMg;

　　粉末粒度：通常选择 53150μm 的球形粉末流动性好，易于均匀送粉，粒度分布过宽易导致送粉不稳定;

　　送粉速率：与激光功率、扫描速度匹配，1般为 520g/min，送粉速率过高易导致粉末堆积，过低则会造成熔覆层厚度不足。


　　3. 保护气体参数

　　铝合金易氧化，需在熔覆过程中通入保护气体如氩气、氮气隔绝空气，保护气体流量通常为 1020L/min，流量过低无法有效防氧化，过高则会吹散熔池，影响熔覆层成型。








　　3、结语

　　铝合金激光熔覆修复加工技术，不仅为受损铝合金0件提供了 “起死回生” 的解决方案，更推动了工业制造向 “资源循环利用”“低碳高效” 型。
随着技术的不断升级与成本的逐步降低，该技术将在更多领域实现规模化应用，成为支撑高端制造与再制造产业发展的核心技术之1。
对于企业而言，掌握铝合金激光熔覆修复技术，不仅能降低0件更换成本，还能提升产品竞争力，为可持续发展注入新动力。
