《非标输送带设计入门：宽度 / 速度 / 张紧机构的参数计算与结构搭配》

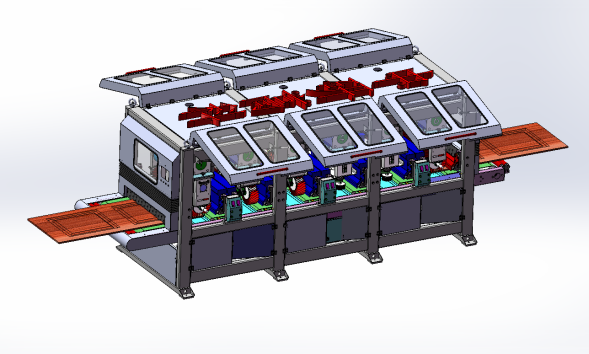

输送带是非标生产线上的“动脉”，其设计合理性直接影响整线效率。
本文将聚焦于3个核心参数——宽度、速度、张紧，并介绍它们的计算方法与结构实现。


1、输送带宽度的确定

输送带宽度 B 并非随意选择，它主要由工件和工艺要求决定。


基本原则：B > 工件最大宽度 W + 安全余量 C

安全余量 C 的取值：

工件稳定，无跑偏风险：C = 50 ~ 100 mm。


工件易晃动，或需要在输送带上进行工艺操作如检测、装配：C = 100 ~ 200 mm。


如果工件间距很小，需考虑工件的投影宽度，确保不会相互干涉。


标准化：尽量选择市场上标准的宽度系列如300, 400, 500, 600mm，以降低成本缩短交期。


2、输送带速度的计算

速度 V 决定了生产节拍。


核心公式：V = L / t

L：两个操作工位间的距离 m。


t：要求的节拍时间 s。


举例：两工位相距3米，要求节拍为10秒，则理论速度 V = 3 / 10 = 0.3 m/s。


考虑因素：

启停加减速：若需要精确定位停止，平均速度会低于最大速度。


工件间距：速度也决定了单位时间内通过的工件数量。


安全：速度过快可能导致工件在停止时倾倒或滑移。


3、张紧机构的设计与计算

张紧机构是保证输送带正常工作的关键，其作用是：

补偿皮带因拉伸产生的塑性变形。


保证皮带与驱动滚筒之间有足够的摩擦力包角。


调整皮带跑偏。


常见张紧结构：

尾部张紧：在最从动的滚筒通常是尾部滚筒两侧安装滑轨和螺杆，通过拧动螺杆来推动轴承座移动，从而实现张紧。
这是最常用的方式，结构简单。


中间张紧：增加1个压紧轮张紧辊，通过弹簧或重力自动压紧皮带的松边。
适用于长距离、高张紧力需求的场合。


张紧力的估算：
张紧力需要保证传动所需的有效拉力。
1个简易的经验法则是“垂度法”：在两滚筒中间位置，用手下压皮带，其垂度应小于两滚筒中心距的1%~2%。
过松会打滑，过紧会加剧轴承和皮带的磨损。


结构搭配建议：

轻载、短距离：选择螺杆式尾部张紧，搭配PVC或PU薄型输送带。


重载、长距离：考虑自动张紧如弹簧张紧，并选择多层帆布芯或链板式输送带。


总结：设计输送带时，宽度基于工件和布局，速度基于节拍，而张紧机构则是确保前两者能稳定实现的保障。
3者需统筹考虑，才能设计出平稳、高效、可靠的输送系统。
