非标机械设计培训之视图类型及其应用场景

视图类型及其应用场景
在机械制图中，视图是表达0件形状和结构的基本方式。
根据表达需要，可以选择不同类型的视图，每种视图都有其特定的应用场景和绘制规则。

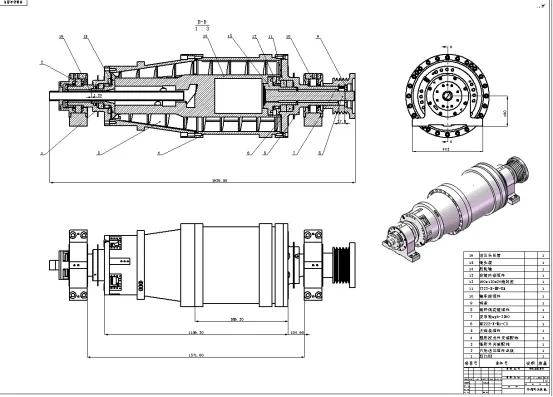

基本视图是表达物体外形的主要手段，包括主视图、俯视图、左视图、右视图、仰视图和后视图。
这6个视图构成1个正6面体，将物体包围其中。
实际绘图时，并非总是需要全部6个视图，而是根据0件的复杂程度和表达需求，选择必要的基本视图。
主视图应反映0件的主要形状特征和工作位置，其他视图的选择以表达完整、清晰为前提，尽量减少视图数量。


当0件某些部分在基本视图上未能清晰表达时，需要采用辅助视图。
向视图是可以自由配置的基本视图，必须标注视图名称和投影方向。
斜视图用于表达0件倾斜部分的真实形状，通常按向视图的形式配置和标注。
局部视图用于表达0件的局部结构，其边界线用波浪线或双折线表示。


剖视图和断面图是表达0件内部结构的重要手段，将在后续文章详细讨论。
除此之外，局部放大图用于表达0件上细小结构的形状和尺寸；简化画法则是在不影响理解的前提下，对某些标准结构如螺纹、齿轮等采用简化表示，提高绘图效率。


选择视图类型时，应遵循“表达完整、清晰，绘图简便”的原则。
首先确定主视图，然后分析哪些部分需要其他基本视图表达，哪些部分需要辅助视图补充。
对于对称0件，可只画1半或4分之1，并加上对称符号。
对于较长0件，可采用断开画法，省略中间相同部分。


掌握各种视图的特点和应用场景，能够根据0件结构特点灵活选择最佳表达方案，这是提高图纸可读性和绘图效率的关键。
在实际工作中，这1能力的培养需要通过分析大量图例和进行针对性练习来实现。
