《PLC 新手必学：教你用 “状态表监控” 快速定位程序中的 “死循环” 问题》
作为1名PLC编程新手，最头疼的问题之1就是程序“卡住”了，设备不动作，就像陷入了1个无形的“死循环”。
这种问题往往隐蔽性强，让人无从下手。
今天，就教你1个强大的排查工具——状态表监控，让你能像侦探1样，快速锁定问题根源。


什么是“死循环”？

通俗讲，就是程序1直在某个圈子裡打，无法跳出。
比如，1个本应在条件满足后停止的循环，因为条件永远无法满足，导致PLC的扫描周期被它无限占用，其他程序都无法正常执行。


为什么状态表监控是利器？

PLC在运行时，我们无法像电脑程序1样1步步调试。
但状态表提供了1个“实时监视窗口”，可以让我们看到程序运行时，内部各个存储点的实际状态是0N还是0FF和数值。
这就相当于给了你1双透视眼。


实战步骤：快速定位死循环

假设你怀疑1个负责电机启动的循环程序段出了问题。


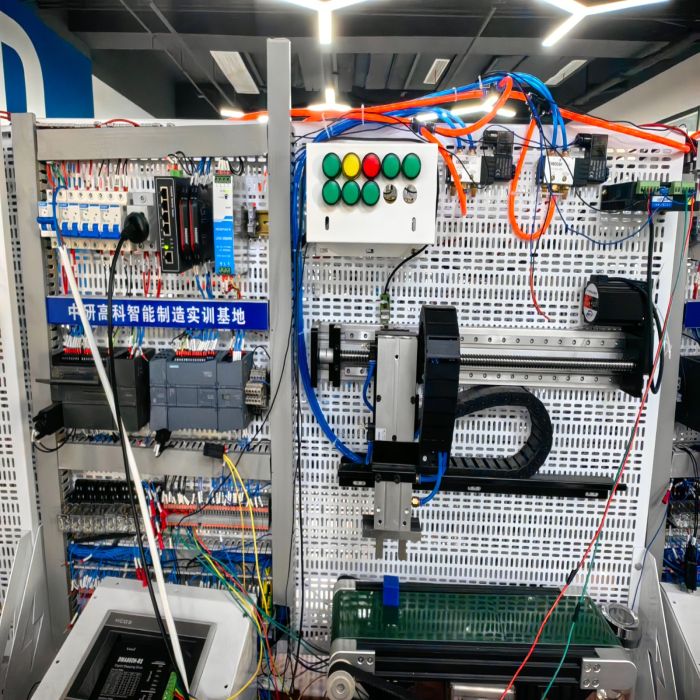

连接与打开：首先，用编程电缆连接电脑和PLC，并进入在线监控模式。
然后，找到并打开“状态表”或“监视表”功能。


添加关键变量：将你认为可能导致死循环的关键变量地址添加到状态表中。
例如：

循环的启动条件如 10.0 “启动按钮”

循环的停止条件如 10.1 “停止按钮” 或 M0.0 “完成标志”

循环内部的计数器或状态位如 C0 “当前计数”

强制与观察：这是最关键的1步。
让程序运行，然后观察状态表中这些变量的值。


看“停止条件”：如果“停止条件”的变量如 10.1已经为10N，但循环还在继续，说明你的程序逻辑判断有误，没有正确识别这个停止信号。


看“循环内部”：观察计数器C0的值。
如果它增加到某个值后就不再变化，或者反复在几个值之间跳动，说明循环的逻辑可能被意外复位或条件设置错误，导致它无法完成计数而跳出。


使用“强制”功能：你可以尝试强制将停止条件10.1置为0N，看循环是否能停止。
如果能，问题出在外围电路或信号没有送达；如果不能，100%是程序内部逻辑错误。


总结

通过状态表监控，我们将1个看不见摸不着的“感觉”，变成了可观察、可测量的“数据”。
下次再遇到程序卡死，别慌张，打开状态表，添加关键点，耐心观察和分析，你就能快速揪出那个捣乱的“死循环”，从新手向高手迈出坚实的1步。
