电气自动化培训之电气控制柜布线规范

《电气控制柜布线规范：3 个技巧强弱电分离 / 走线整齐，方便后期维护》
1个优秀的电气控制柜，不仅要求功能实现，更要求布局合理、布线规范。
规范的布线能显著降低故障率，并在出现问题时，让维护工作事半功倍。
下面分享3个核心技巧。


技巧1：严守“强弱电分离”原则

这是控制柜布线中最重要的“军规”。
强电如380V/220V电机驱动回路和弱电如24V PLC、传感器信号共存时，强电产生的强大电磁场会像干扰源1样，严重干扰弱电信号的稳定性。


如何实现：

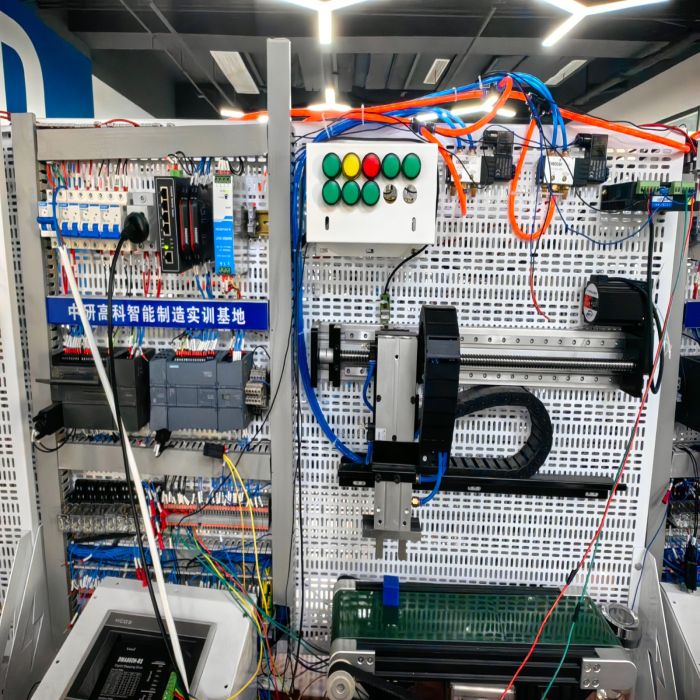

物理分区：在柜内规划布局时，就将断路器、接触器、变频器等强电器件与PLC、开关电源、继电器等弱电器件分区域安装，从左到右或从上到下形成明确的“强电区”和“弱电区”。


线槽分离：务必使用独立的线槽来分别铺设强电电缆和弱电电缆。
绝对禁止将它们混在同1个线槽内。


交叉垂直：当强弱电缆不可避免地需要交叉时，应使其呈90°垂直交叉，尽量减少平行走线的长度，以降低耦合干扰。


技巧2：追求“横平竖直”的走线

杂乱无章的线束是维护人员的噩梦。
整齐的走线不仅是美观，更是专业性和安全性的体现。


如何实现：

使用线槽与扎带：充分利用线槽、导轨、尼龙扎带和绕线管。
将同1走向的线缆捆扎在1起，形成方正的线束。


标识清晰：每根线的两端都必须套上清晰的线号管。
这是电路原理图与实物之间对应的“身份证”，没有它，排查线路如同大海捞针。


预留余量：在线槽和端子排处，预留适当的弯曲线缆余量，方便日后拆装和检修，但不宜过长造成杂乱。


技巧3：建立可靠的“接地系统”

良好的接地是系统稳定运行和人身安全的保障。
它不仅是保护接地PE，防止触电，还包括工作接地为电路提供电位基准和屏蔽接地。


如何实现：

设立接地排：在柜内安装专用的接地铜排PE排，并确保其与柜体骨架和外部大地可靠连接。


分类接地：将电机外壳、变频器接地端等保护接地线，与屏蔽电缆的屏蔽层接地线分开，最后都汇总到接地排上，避免地环路干扰。


屏蔽层处理：信号线的屏蔽层应在接线端进行单端接地通常在控制器侧，剥开的屏蔽网应使用压线鼻紧固在接地排上，避免毛刺导致短路。


遵循以上3点，你的控制柜将从1个“临时工地”升级为1件可靠的“工业艺术品”，为整个设备的长久稳定运行打下坚实基础。
