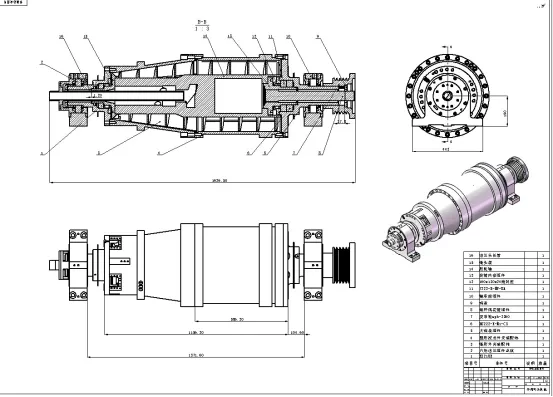

非标机械设计培训之模型验证与试验对标

《模型验证与试验对标：如何让你的仿真结果更接近现实？》
仿真分析的价值，在于其预测现实世界行为的能力。
然而，1个未经检验的仿真模型，其预测结果的可信度是存疑的。
如何搭建起连接数字世界与物理世界的桥梁？答案是：模型验证与试验对标。


为什么要进行对标？

仿真模型建立在诸多假设之上：材料本构、边界条件、连接方式等。
对标的目的，就是通过对比仿真结果与物理试验数据，来校准这些假设，修正模型中的偏差，从而提升模型对未来未知工况的预测能力。
这是1个“校准验证提升信心”的闭环过程。


对标的核心流程

规划与试验设计：在开始任何仿真之前，就应规划好对标方案。
确定需要测量哪些关键物理量如应力、应变、位移、频率等，以及在何处、如何测量。
这确保了仿真与试验的可比性。


基准测试与模型更新：

进行1项设计简单、边界条件清晰的基准试验如单向拉伸试验、自由梁的模态试验。


在仿真中复现该试验，比较结果。
如果存在显著差异，首先应回溯并检查模型的“输入”：材料参数是否准确？边界约束是否与试验1致？网格是否足够精细？

通过迭代调整在合理范围内修正材料参数、连接刚度等，使仿真结果与试验数据趋于1致。
这个过程称为“模型更新”。


相关性分析与评估：使用定量工具评估对标质量。
例如，计算应变、位移曲线的相关系数；比较模态分析的频率误差和振型相关系数MAC。
设定1个可接受的误差范围例如，频率误差<5%。


关键注意事项

不确定性管理：无论是试验还是仿真，都存在不确定性。
试验中有测量误差、样本散差；仿真中有模型简化、参数不确定性。
承认这些不确定性，有助于设定更理性的对标期望。


“曲线拟合”的陷阱：盲目地调整参数以使曲线完美匹配是不可取的。
必须确保每个参数的调整都有其物理意义。
1个在多个不同工况下都能保持较好预测性的模型，远比1个只在单1测试中“完美”的模型更有价值。


关注趋势而非绝对数值：有时，绝对数值的完全匹配很难实现，但仿真是否准确预测了响应的趋势如应力集中位置、破坏模式、频率变化的规律同样至关重要。


模型验证与试验对标，是仿真工程师从“软件操作者”迈向“领域专家”的关键1步。
它赋予仿真模型以灵魂和信誉，使其真正成为产品研发中可靠的设计与决策工具。
